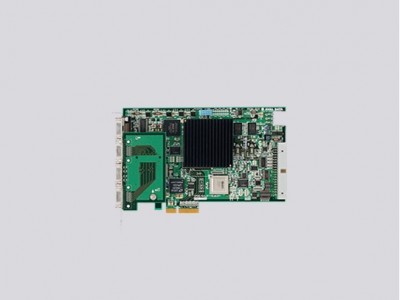

CameraLink 工业图像采集卡

国家标准规范说明

本款APX-3327-1-260图像采集卡的电气安全、电磁兼容、设备可靠性检测严格遵循GB/T 19436-2021 机器视觉 图像采集卡通用规范，该标准明确规定了工业图像采集设备的传输速率、信号抗干扰、工作温湿度、接口适配等核心技术指标，是国内工业视觉设备的通用验收依据。

同时设备总线传输结构完全贴合PCIe 2.0工业设备通用标准，保障设备在工控主机插槽内稳定运行，数据传输无卡顿、无丢包，适配各类工业自动化视觉检测产线。

多规格相机适配接口配置解析

这款工业图像采集卡专为高端工业视觉检测场景研发，支持CameraLink全系列传输协议，可兼容Base、Medium、Full、Deca四种主流配置，单通道1Ch设计可适配面阵、线阵各类工业相机，通用性极强。

设备原生支持PoCL相机供电模式，无需额外外接电源即可为适配相机供电，简化现场布线结构，减少线路杂乱带来的信号干扰问题。硬件搭载SDR26双引脚连接器，硬件连接稳定性更强，适配工业车间复杂工况。

设备最大采样时钟频率可达85MHz，超高采样频率可以适配高速工业相机的图像采集需求，能够完整捕捉高速运动工件的高清画面，杜绝画面断层、失真问题，适配高速流水线检测工况。

大容量存储与可编程FPGA核心优势

采集卡搭载ALTERA EP2AGX260型号可编程FPGA芯片，为二次开发和前端图像处理提供充足算力支撑。用户可根据自身检测需求，自主开发图像预处理算法，可在采集端直接完成图像降噪、裁剪、筛选等基础操作，大幅降低工控主机的运算压力。

整机配备512Mbyte大容量DDR2-SDRAM内存，并且进行功能分区优化，其中128MB为MEGA-FIFO缓存内存，384MB为工作运行内存。分区式内存设计可以高效缓存高速传输的海量图像数据，避免数据拥堵、丢失，保障长时间连续采集作业的稳定性。

相较于普通采集卡，该设备将图像采集、数据缓存、前置处理功能集成一体，无需搭配额外辅助硬件，硬件集成度更高，设备适配性和运行效率大幅提升。

多元化信号输入输出控制系统

设备配备完善的同步输入、输出信号接口，可实现全自动化产线联动控制。输出端支持CC1~CC4相机控制信号，同时配备2通道非同步TTL/集电极开路通用输出，可自定义频闪时序输出，适配各类光源同步控制需求。

输入端功能更为全面，支持TTL、集电极开路、自动RS-422三种外部触发信号接入，可对接光电传感器实现工件到位自动采集。同时兼容最大1MHz频率的ABZ三相差分编码器信号，精准匹配流水线输送速度，实现速度同步采集。

设备可识别图像输入启动、DMA传输结束、通用输入信号触发等各类事件，可根据事件信号自动切换工作状态，实现全程无人自动化运行，适配智能化工业产线使用需求。

高速总线传输与多系统兼容特性

设备采用PCI Express 2.0 x4高速总线接口，传输速率可达5.0GT/S，总线带宽充足，能够轻松承载高分辨率、高帧率相机的海量图像数据传输，不会出现带宽瓶颈。

在系统兼容性方面，该采集卡适配Windows7、Windows10全系32位、64位系统，同时兼容Linux工业系统，可匹配市面上绝大多数工控主机系统环境，无需额外适配调试，安装即可使用。

设备配套专属开发工具，包含AcapLib2标准SDK开发套件与AZP-FDK3327-01型号FPGA处理开发程序，为设备二次开发、功能定制、程序调试提供完整技术支持，满足定制化工业视觉检测项目需求。

设备工况适配与安装使用要点

该采集卡适配工业常规工作环境，可在0℃~50℃温度区间、35%~85%无结露湿度环境下长期稳定运行，耐高温、耐潮湿，可适配车间常态化生产工况。

设备整体结构紧凑，外形尺寸为167.65mm×111.15mm，面板宽度仅20mm，占用主机插槽空间小，适合紧凑型工控机箱安装，适配小型自动化设备、集成式视觉检测模组。

设备采用标准12V直流供电，供电方式简单稳定，工业车间常规供电系统即可适配；安装时需保证机箱通风散热良好，避免高温积热影响FPGA芯片与内存的运行性能，保障设备长期使用寿命。

品牌生产实力说明

凌华科技长期专注工业工控视觉配件、数据采集硬件的研发与生产，深耕工业视觉传输与数据处理领域多年，旗下图像采集卡系列产品规格齐全，核心元器件采用工业级配置，生产工艺成熟稳定。所有产品均严格遵循国内工业设备国标与国际电子行业标准生产检测，设备兼容性、运行稳定性经过大批量工业场景实测验证，可适配各类高端工业相机与自动化检测设备配套使用，供货体系完善，技术参数标准化程度高，能够满足各类工业视觉检测项目的长期配套需求。
