Z 字型拼接 USB 传输 CIS 宽幅线阵工业相机

国内外标准规范说明

这款多段拼接1200mm宽幅线阵工业相机的成像均匀度、电气抗干扰性能检测执行GB/T 30814-2014 工业相机通用技术条件，文件对拼接式线扫设备像素均匀度、图像畸变、高低温连续运行稳定性设立强制检测指标。

整机数据通讯硬件完全匹配USB3.0工业视觉传输通用规范，出厂成像校正、老化测试流程同步遵循国内自动化检测设备验收要求，可直接对接各类USB接口工控主机使用。

Z字型多段拼接成像硬件结构讲解

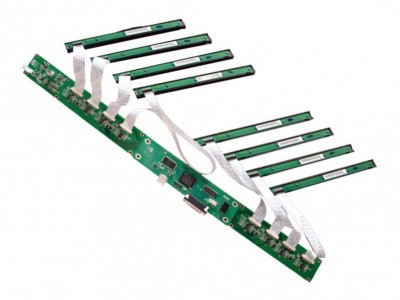

PYTHON-Z1200采用独特Z字型拼接机械架构，依靠多根标准CIS传感器组合实现1200mm大幅宽成像，对比单根大尺寸一体式CIS设备，生产与维护成本更低，损坏后可单独更换单段扫描模组。

设备搭载一体化柱状光学透镜，实现工件表面与感光芯片1:1无几何畸变成像，消除传统球面镜头带来的画面边缘拉伸、色彩偏移问题，拼接区域出厂统一校正，整片成像明暗差异控制在极小范围。

整机外壳采用一体成型铝合金结构，搭配闭式全封闭防尘结构，粉尘、碎屑无法侵入光学与感光区域，适合多粉尘车间长期不间断连续化生产；光源、透镜、多段传感器全部集成机身内部，现场安装布线简洁。

双档分辨率与USB高速图像传输能力

相机内置两档可切换光学精度档位，300DPI、600DPI分别对应84μm、42μm像素尺寸，从轻载粗检到高精度微小缺陷筛查都能匹配对应档位。

最高扫描行频可达2.5K line/s，采用通用USB串行数据传输接口，无需专用图像采集卡即可完成图像数据传输，降低整套视觉检测系统硬件采购门槛，中小型产线适配性更强。

硬件原生搭载增益偏移调节单元与完整平场校正功能，校正参数可本地存储调用，多台同型号相机拼接超宽台面时可导入统一校正文件，保障多设备成像亮度均匀一致。

多样化采集触发逻辑与电气适配特性

设备内置自由连续运行、外部同步触发两类采集模式，可和输送伺服电机、光电感应开关联动，工件到达指定扫描区域才启动图像采集，减少无效图像占用工控主机存储空间与算力资源。

图像输出兼容行业通用多格式数据，同时支持ROI区域裁剪、Binning像素合并功能，针对窄幅工件检测可裁剪有效成像区域，进一步降低USB通道的数据传输负荷，提升设备连续扫描速度。

整机标准DC24V工业直流供电，电路做宽压波动防护，车间供电小幅波动不会造成画面明暗跳动；整机结构紧凑，多台设备并排拼接安装不会占用过多机柜、产线空间。

全行业卷材板材表面缺陷适配检测场景

该款Z字型拼接USB线扫相机针对中等幅宽连续卷材类工件外观缺陷检测开发，覆盖电子、新能源、印刷、纺织、玻璃、金属六大主流工业细分赛道。

PCB电路板场景用于裸板AOI外观瑕疵、孔洞尺寸、线路缺陷筛查；锂电隔膜、极片识别表面孔洞、划痕、涂布厚薄不均、叠片异常。

同时适配印刷包装色差、字符、二维码检测；纺织皮革表面条纹划伤；浮法玻璃裂纹、指纹；金属板材锈迹、折痕墨迹等连续输送工件在线质检工况。

产线装配与档位选型实操参考要点

纸张、普通纺织粗检场景切换300DPI档位，设备扫描速度上限更高，整条产线产能可进一步提升；PCB、锂电高精度缺陷检测固定使用600DPI档位，保证微米级微小瑕疵不漏检。

多段拼接超宽幅检测台面时，出厂同步执行全套平场校正，统一光源亮度、增益参数，避免拼接分界处出现明暗落差，干扰缺陷识别算法稳定运行。

设备依靠USB线缆完成数据传输，布线长度需控制在规范区间内，若产线输送距离较长，可搭配工业USB信号中继延长设备布线距离。

品牌生产实力说明

成都术有长期专注国产CIS接触式宽幅线阵工业相机研发制造，区分一体式单幅、Z字型多段拼接两类结构完整布局产品线，柱状1:1无畸变光路、整机密封防尘、USB低成本传输工艺成熟稳定，1200mm中等幅宽拼接成像规格体系完整。企业整机出厂亮度校正、高低温老化检测流程规范，成像、电气传输各项技术参数符合国内工业相机国标与USB工业视觉传输规范，供货渠道稳定，长期为PCB、锂电、印刷、纺织行业提供标准化拼接式宽幅线扫检测相机硬件。
