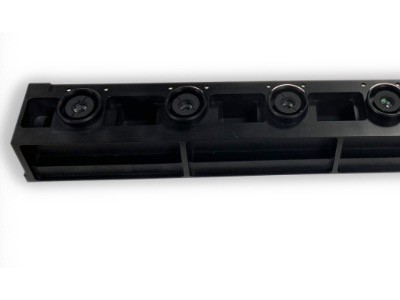

高景深 CCD 宽幅线阵工业相机

国内外标准规范说明

这款HM660D24 CCD宽幅工业相机的成像精度、整机抗干扰性能检测执行GB/T 30814-2014 工业相机通用技术条件，文件对CCD线阵设备的分辨率、景深、图像均匀度、电气稳定性设立统一硬性检测指标。

设备数据传输硬件完全匹配Camera Link Medium国际传输规范，整机出厂老化、成像校正流程同步遵循国内工业视觉设备验收要求，可无缝对接国产工控采集硬件与进口视觉检测产线。

整机硬件结构与景深成像优势解读

PYTHON-H系列HM660D24是搭载CCD感光芯片的大幅宽线扫描成像设备，和常规CIS接触式相机相比拥有超大成像景深，适配工件存在高度起伏的检测工况。

设备配备定制化光学镜头，标准工作距离达到169mm，充足景深可以兼容厚度有轻微差异的卷材、板材，不会因为工件高度小幅变化出现画面模糊、失焦问题。

机身采用一体挤压铝合金成型工艺，搭配闭式全封闭防尘结构，车间粉尘、水汽无法侵入镜头与感光区域，可长期不间断连续运行；机械结构紧凑小巧，多台设备拼接安装不会占用过多设备空间。

高精度成像参数与高速传输能力

相机有效成像宽度660mm，双档位分辨率可选，分别为1200DPI、2400DPI，单像素尺寸低至10.5微米，微小划痕、微孔、细线宽等细微缺陷都可稳定检出。

最高扫描行频可达6K line/s，搭载Camera Link Medium数据接口，理论传输带宽上限5.04Gbps，长线缆传输过程中不会出现信号衰减、丢帧、色彩断层问题，适配高速自动化连续产线。

硬件内置增益、偏移调节单元与硬件平场校正功能，出厂可完成全幅亮度均匀度校准，无需上位机软件额外运算即可修正画面明暗差异，降低视觉算法开发难度。

多样化采集控制与抗干扰硬件特性

相机内置多套采集运行逻辑，区分外部触发同步模式、自由连续扫描模式，可和输送电机、光电感应传感器联动，精准匹配各类自动化输送产线运行节拍。

硬件原生支持ROI区域裁剪、Binning像素合并、多格式图像数据输出，针对窄幅工件检测可裁剪有效成像区域，降低后端图像采集卡的数据处理负荷，提升整条产线运行速度。

整机电路做强化抗干扰设计，复杂电磁环境的工厂车间内不会出现成像噪点、画面跳变，适配焊接、冲压等高电磁干扰生产工位配套使用。

全行业卷材板材检测适配场景

该款高景深CCD宽幅相机覆盖PCB电子、锂电、印刷、纺织、玻璃、金属、蜂窝陶瓷七大主流工业缺陷检测赛道，针对有高度起伏的工件做专项优化。

PCB电路板场景用于筛查元件缺失、线路开路短路、线宽线径、印刷字符、表面脏污、孔径规格偏差；锂电薄膜、极片检测孔洞、划痕、涂布厚薄不均、重叠异常。

同时适配印刷包装色差缺印检测、纺织皮革表面疵点、玻璃裂纹崩缺、金属锈迹折痕、蜂窝陶瓷堵孔率统计等连续输送工件在线质检场景。

现场产线选型装配实操参考要点

工件厚度波动较大、存在高度起伏的工况，优先选用本款高景深HM660D24相机，避免普通短景深相机频繁失焦造成缺陷漏检。

高精度微观缺陷检测固定使用2400DPI档位，普通外观粗检可切换1200DPI模式，降低后端硬件带宽压力，提升设备连续扫描速度。

多台相机拼接超宽幅检测台面时，统一导入同一份平场校正文件，保障多设备成像亮度、像素精度完全一致，拼接区域无明暗分界瑕疵。

品牌生产实力说明

成都术有多年深耕国产宽幅线阵工业视觉相机研发制造，区分CCD、CIS两大感光技术路线完整布局产品，高景深光学镜头、一体化防尘机身、抗干扰电路工艺成熟稳定，660mm幅宽高精度成像规格体系完整。企业整机出厂成像校正、电磁抗干扰全检流程规范，供电、传输、景深各项技术参数符合国内工业相机国标与Camera Link国际传输规范，长期为PCB、锂电、玻璃、印刷行业提供高景深大幅宽缺陷检测相机配套硬件。
