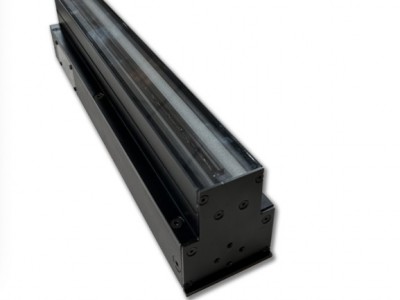

成都术有CIS宽幅线阵工业相机

国内外标准规范说明

这款国产宽幅线阵工业相机的成像性能、电磁抗干扰指标国内检测执行GB/T 30814-2014 工业相机通用技术条件国家标准，文件统一规定了线扫描相机分辨率、行频、成像畸变、供电稳定性等硬性检测指标。

整机电磁防护性能遵循GB/T 17626.2-2018 工业设备静电抗扰试验标准，同时硬件通讯接口完全匹配Camera Link 80-bit国际传输规范，既能满足国内PCB、锂电检测设备验收要求，也可对接进口高速图像采集卡配套使用。

整机成像光路与硬件结构讲解

成都术有PYTHON-N系列NM311是采用CIS接触式感光芯片的专用宽幅线扫设备，和常规镜头式工业相机光路设计存在明显区别。

设备搭载专属柱状透镜光路，能够实现感光元件与被测工件1:1无畸变成像，彻底消除传统球面镜头带来的边缘几何变形，保证整幅311mm宽幅画面像素尺寸完全统一，不会出现两端画面拉伸、压缩瑕疵。

机身采用一体压铸铝合金成型工艺，搭配闭式全防尘密封结构，粉尘、水汽无法进入镜头与感光区域，适合车间多粉尘、轻微潮湿的长期连续生产环境；光源、透镜、传感器全部集成在单台机身内部，无需额外加装外部照明组件，整机安装布线更加简洁。

核心成像硬件参数与传输能力

该相机有效成像幅宽达到311mm，标准光学分辨率为600DPI，单像素尺寸42微米，同时支持切换300DPI低分辨率模式，适配不同精度等级的表面检测需求。

设备最高行扫描频率可达95kHz，搭配支持800MB/S带宽的Camera Link 80-Bits高速接口，理论传输带宽上限8Gbps，长线缆传输过程中不会出现信号衰减、丢帧问题，适配高速连续产线不间断扫描。

硬件内置图像校正运算单元，原生搭载平场校正、增益偏移调节功能，出厂可完成均匀度校准，无需上位机额外运算即可修正画面明暗差异，简化视觉软件处理流程。

多样化工作模式与电气拓展特性

相机内置两套主流采集运行模式，分别为外部触发同步模式、自由连续运行模式，可根据产线输送设备选型灵活切换。

数据输出格式兼容行业通用标准，同时支持ROI区域裁剪、Binning像素合并功能，针对窄幅工件检测可裁剪有效成像区域，降低后端采集卡数据处理压力，提升整机扫描速度。

整机标准DC24V工业直流供电，兼容绝大多数工控设备、自动化产线通用供电电源；接口原生支持PoCL相机供电规范，可直接通过Camera Link线缆取电，减少现场电源线布线数量。

全行业适配检测应用场景

这款宽幅线扫相机针对大面积薄板类工件表面缺陷检测开发，覆盖锂电、PCB、光学玻璃、纺织、造纸、物流分拣六大核心工业赛道。

在电子电路板行业可用于PCB裸板AOI外观检测、印制板微小孔洞检孔设备；新能源领域适配锂电池隔膜、正负极极片的划痕、孔洞、脏污缺陷在线检测。

同时适配浮法玻璃表面瑕疵筛查、纺织布匹疵点扫描、造纸原纸杂质检测、邮政高速信件条码分拣等宽幅连续输送工况，是大面积卷材在线视觉检测的核心成像硬件。

现场设备选型与装配实操要点

常规低速卷材、纸张分拣工况，可切换300DPI分辨率模式，降低后端硬件带宽压力，设备运行稳定性更高；PCB、锂电高精度缺陷检测场景，固定使用600DPI标准模式保障微小缺陷检出率。

产线输送速度接近设备95kHz极限行频时，必须搭配Camera Link 80-bit高速采集卡，避免高速传输下出现画面丢帧、错位。

多机同步拼接超宽幅检测台面时，统一选用同型号NM311D6相机，出厂同步完成平场校正，保证多台相机成像亮度、像素尺寸完全一致，拼接处无明暗分界。

品牌生产实力说明

成都术有深耕国产工业视觉成像设备研发制造多年，专注CIS接触式宽幅线阵相机细分赛道，整机一体化光学密封、内置集成光源工艺成熟稳定，产品分辨率与扫描行频规格体系完整。企业整机出厂校正、老化检测流程规范，供电、成像传输各项技术参数符合国内工业相机国标与Camera Link国际传输规范，供货渠道稳定，长期为PCB、锂电、玻璃、纺织行业提供标准化宽幅表面检测相机配套硬件。
