工业图像采集卡

国内外标准规范说明

本款DALSA图像采集卡的电磁兼容、电气安全性能严格遵循GB/T 19889.3-2016 低压电气设备电磁兼容限值标准生产检测，保障设备在工业复杂电磁环境下稳定运行，无信号干扰问题。

产品电气抗干扰性能符合GB/T 17626.1-2017 电磁兼容试验技术规范，同时严格遵从国际PCIe 2.0总线规范与Camera Link 2.0图像传输标准，实现国内外工业视觉设备通用适配，满足高端自动化产线验收标准。

产品基础硬件架构与传输特性

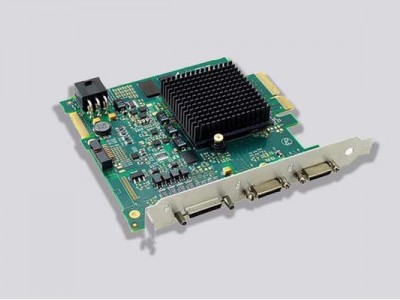

DALSA Xtium-CL MX4是新一代高性能工业图像采集硬件，采用PCI Express Gen2.0×4总线架构，是工业视觉领域专为高速相机配套设计的核心采集组件。

该采集卡兼容性极强，可向下适配PCIe Gen1.0设备插槽，不同总线版本对应不同传输速率，PCIe2.0模式下带宽最高可达1.7GB/s，Gen1.0模式传输速率稳定在850MB/s，充分满足高速图像数据传输需求。

硬件采用半长单槽紧凑型设计，整体体积小巧，能够适配各类紧凑型工控主机、嵌入式设备，不会占用设备多余插槽空间，适配多设备集成安装场景。

多模式相机适配与采集功能解析

这款采集卡支持全规格Camera Link相机接入，可灵活切换多种采集模式，能够同时采集两台Base接口相机，也可单接Medium、Full、80位Deca规格工业相机。

设备支持的像素时钟频率范围为20MHz~85MHz，覆盖市面绝大多数线阵、面阵工业相机工作频段，可适配黑白、彩色全品类工业成像设备。

在图像采集精度上，设备支持16位单色图像采集与12位RGB彩色图像采集，搭配多样化Tap数适配方案，可满足高精度成像、高清色彩采集等差异化工况需求。

内置图像处理与拓展配置优势

采集卡搭载512MB高速板载帧存，能够临时缓存大批量图像数据，有效避免高速采集过程中数据丢失、画面卡顿、帧错位等问题，保障连续成像的完整性。

硬件集成多项实用图像处理功能，包含ILUTS图像校正、平场校正、坏点校正、Bayer色彩解码等，无需外接软件设备即可完成基础图像优化处理，降低设备配套成本。

设备自带4路输入、4路输出GPIO接口，可实现外部设备信号同步、事件触发、状态提示，支持多卡串联同步采集，轻松搭建多相机联动视觉检测系统。

系统软件适配与运行稳定性

该采集卡深度适配Sapera LT SDK开发工具与T2IR架构，为设备二次开发、程序调试、功能定制提供完善的技术支撑，适配工业视觉软件开发场景。

系统兼容性覆盖面广，全面兼容Windows XP、Windows7、Windows8全系32位与64位操作系统，适配老旧工控设备与新型自动化设备升级改造场景。

整机通过FCC、CE、ROHS多重权威检测，电磁屏蔽性能优异，无辐射干扰、无环保隐患，可长期在工厂车间、精密检测车间等工业场景持续稳定运行。

工业场景选型与安装使用要点

单工位常规视觉检测场景，可选用单Full/Medium相机模式，满足基础高清成像需求；多工位同步检测设备，可启用双Base相机采集模式，提升设备检测效率。

长线缆远距离图像传输工况，优先启用设备高带宽传输模式，依托产品长线传输优化特性，规避长距离传输带来的信号衰减、画面失真问题。

多卡同步采集搭建视觉系统时，需统一设备时钟频率，借助板载同步信号功能，保障多相机成像时序统一，避免出现画面错位、数据不同步的情况。

工业配套应用场景介绍

该款高速图像采集卡广泛应用于精密五金检测、电子元器件质检、包装印刷检测、自动化视觉分拣等工业场景，是高端机器视觉系统的核心配套硬件。

同时适配轨道交通、医疗器械、精密模具、半导体行业的高清成像检测设备，凭借高速、高精度、高稳定性的传输特性，满足高端制造行业的精密检测需求。

品牌生产实力说明

DALSA是全球知名的工业视觉硬件研发制造品牌，长期专注工业图像采集卡、工业相机、视觉检测配件的研发与规模化生产，产品规格体系齐全，核心传输与成像工艺稳定成熟。品牌产品严格遵循国内外工业电气与视觉传输标准，可适配各类工控设备、自动化视觉系统配套需求，供货体系稳定，技术参数精准完善，广泛配套于全球高端智能制造、精密检测设备领域。
