4 槽 22 开口 T 型槽铸铁平台

国家标准规范说明

依据GB/T 22095-2008《铸铁平板》通用标准，4槽22开口T型槽平台属于工业多用途基准工装，覆盖划线、测量、铆焊、设备装配、整机动力试验等工序，广泛适配多类重工制造行业。标准明确规定平台工作面硬度区间、吊装结构设计、成品合格证要求、拼接安装规范与周期检定制度，是国内各制造企业采购、验收铸铁平台统一遵循的技术依据。

国标规定铸铁平台工作面硬度需控制在HB170—220或HB187—255区间内，成品经检定达标后必须附带标注标准号、产品编号的合格证；平台两侧统一预留吊装螺纹孔、起重孔，箱体筋板式结构为行业主流稳定结构形式。

全行业适配应用范围介绍

4槽22开口规格T型槽平台通用性极强，可作为标准测量基准平面，校验各类机床、机械成品精度，检测零部件尺寸精度与形位偏差，同时完成工件划线作业。产品适配行业覆盖面极广，包含纺织机械、冶金设备、液压整机、铁路机车、船舶制造、仪器仪表、航空航天、石油化工等二十余类重工领域，是新建厂房、车间改扩建必备基础工装。

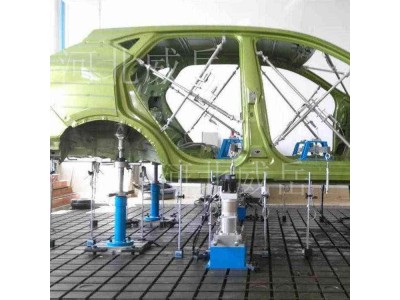

大型车间受场地、运输、铸造设备限制，超大尺寸基准平台无法一体成型，可采用多块标准T型槽平板拼接组装，组合后形成大面积连续基准工作面，满足重型设备整体装配、批量铆焊、整机动力试验需求。台面4槽22mm开口结构可匹配通用螺栓、工装夹具，工件固定便捷，适配各类装配调试工况。

产品尺寸、重量生产限制条件

平台单件成品尺寸、自重受三重客观条件约束，选型定制时需综合考量。第一是道路运输管控，车辆超长、超宽、超重限行规则限制单块平台长宽与自重，单块尺寸、重量需符合车载运输标准，避免无法配送。

第二为企业铸造产能，本厂最大可浇筑单件80吨以内铸铁铸件，超过该重量无法完成一体浇筑成型，自然无法开展后续机加工工序。第三是精加工设备加工极限，现有数控龙门加工设备最大加工幅面为5000mm×18000mm，长宽任一尺寸超出上限，铸件浇筑完成后也无法完成平面、槽体精加工。

多重限制条件下，超大试验、装配场地需求均采用多块拼接方案，灵活匹配车间所需整体基准面积，同时兼顾铸造、加工、运输全部环节可行性。

吊装安全规范与地基拼接安装流程

平台从毛坯锻造到现场落地要经过多次转运吊装，成品单件最大重量可达50吨，吊装操作直接关系设备不变形与作业安全。平台两侧预留专用起重孔，吊运时必须使用四根等长钢丝绳同步挂住四角起重孔，均衡受力平稳起吊，禁止单边单点起吊造成扭曲形变，吊装前提前预判运输、吊装途中各类突发状况，做好防护预案。

大型拼接平台地基施工有固定标准流程，基础浇筑高度建议控制在500mm至700mm，采用水泥整体浇灌，严格依照平台图纸预留地脚安装孔位。平台运输至现场后穿入地脚螺栓初步固定，使用膨胀水泥填充地脚孔并静置等待完全凝固。水泥硬化完毕后由专业人员使用调整垫铁垫实全部支撑点，多点均匀受力，复测平面度直至达到出厂精度标准。

平台理想安放环境要求通风干燥，远离热源、腐蚀性气体与液体，规避温差、腐蚀介质带来的锈蚀与形变问题。

承载性能与日常使用养护细则

平台承载定义为单位面积受压后产生的变形挠度，承载能力和平台长宽、台面厚度、筋板结构、材质、整体自重、加工工艺高度相关，大吨位试验、重型装配工况可加厚筋板、加大壁厚提升承重上限。

日常作业时工件轻拿轻放，粗糙毛坯件禁止直接在台面上拖拽，防止划伤、磕碰基准工作面；工件作业完成后全部搬离平台，避免长期局部重压造成永久凹陷形变。设备实行周期检定制度，常规工况检定周期为一年，高强度重载车间可缩短检定间隔，定期复测平面精度及时修正偏差。

企业生产配套与综合服务说明

河北威岳机械坐落于泊头工量具产业基地，建厂始于1968年，为原机械工业部定点量具生产单位，拥有完整铸造、机加工、人工刮研生产线，可生产HT250材质高精度T型槽平台、动力试验平板、地轨、槽铁等非标铸件量具。企业可根据客户图纸、现场工况定制不同槽数、槽开口、长宽尺寸、承重规格的T型槽平台，国内全境包邮，产品报价含税费，可合规开具增值税发票，全套质检资料、产品合格证随货附带。

品牌生产实力说明

河北威岳机械深耕铸铁基准工装五十余年，自有大型树脂砂铸造车间、数控精加工设备与专业人工刮研班组，单件铸件铸造上限80吨，最大加工尺寸5米×18米，可承接各类标准、非标T型槽平台定制生产。产品平面稳定性、基体韧性达标，适配发动机动力试验、重型设备装配、批量铆焊等工况，供货稳定，全流程遵循国标工艺生产，质检体系完善，可同步提供含税开票、国内包邮、现场安装调试配套服务。
